• 高壓隔離放大器新產品AD202ATI

    來源:鞍山核心電子技術有限公司 作者:核心電子
    高壓隔離放大器是一種特殊的測量模塊放大電路,專門用于濾除強大的高壓共模干擾,提取出有用的信號并加以放大,然后傳至低壓端電路得到進一步處理和使用。
    鞍山恒光科技有限公司最新研發出一款高壓隔離放大器AD202
    ATI 系列,不僅可以完美替代AD202,而且在幾項重要參數指標上遠遠優于AD202。

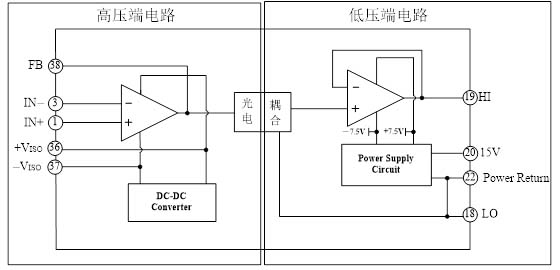

    AD202ATI 采用與傳統變壓器隔離方式不同的設計,將輸入模擬信號中的高壓成分隔離去除,只留下有用信號將之放大成為FB輸出,經過光電隔離方式將其傳至低壓端放大器,經過檢測恢復形成一個與FB同樣的信號,成為低壓端的最終輸出,既HI與LO之間的差值信號。在這里,AD202ATI  有一個優于AD202的功能:LO與輸入電源地 (POWER RETURN) 同等電位,必要時可以接在一起。因為沒有采用變壓器隔離,AD202ATI  的信號帶寬比AD202寬20倍之多,達到100kHz;由于沒有變壓器隔離所產生的開關波紋噪聲,實測AD202ATI 輸出端開關波紋噪聲比AD202低將近1000倍。

    AD202ATI 高壓側電路有IN+和 IN− 兩個輸入端口,一個FB作為輸出端口,可以粗略地將整個放大器等效為一個運放,通過調節和設置反饋電路來控制輸出端的信號幅度與極性。

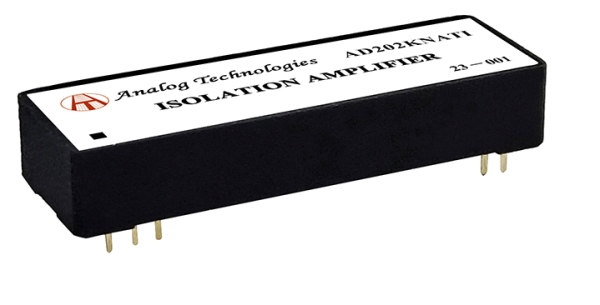

    AD202ATI 中內置有一個具有隔離高壓功能的DC-DC轉換器,輸出電壓為+7.5V和 −7.5V,免除了對壓外部提供高隔離型DC-DC轉換器的需求,使應用電路變得簡單低價可靠。盡管集放大、隔離和供電于一身,最終體積不過 2.1(長)⤫0.7(寬)⤫0.45(高) 英寸,小巧美觀,不僅提高了可靠性,還大大節約了應用電路的PCB面積和空間。
    該高壓隔離放大器具有優良的輸入/輸出歐姆隔離特性,將輸入端置于2000V高壓時,傳至低壓端輸出隔離衰減達到130dB以上。它可以放心地與各種工業傳感器配合使用,滿足用戶需要在高壓端采集信號的需求,還能防止因故障而使電網電壓的驟變對低壓信號電路(包括計算機)造成的損壞。因此,
    AD202ATI 廣泛應用于高壓電力監控、醫療設備隔離安全柵和便攜式測量儀器等監控測量系統中。
    如果您對鞍山恒光科技有限公司的隔離放大器系列產品感興趣,歡迎您與我們聯系。
    高壓隔離放大器AD202ATI 的更多產品詳情:http://www.no228.com/chanpinzhanshi/gaoyagelifangdaqi/2022/0526/3124.html
    其他相關產品:http://www.no228.com/chanpinzhanshi/gaoyagelifangdaqi/
