產品介紹

　　TECA1-XV-XV-D是專為驅動TEC模塊/制冷片(熱電制冷器)而設計的一款電子模塊，為參數可定制系列，可將目標物體的溫度維持在設置好的數值上。該產品具有控溫穩定性高，高能效，體積小巧，零電磁干擾等特點。
產品參數：

　　效率高：≥90%;

　　最大輸出電流：2.5A;

　　目標物體溫度監測;

　　穩定性高：±0.01°C;

　　可靠性高;

　　防電磁干擾;

　　體積小巧：25.4mm*19.9mm*8.8mm;

購買鏈接：
型號說明：

　　TECA1-XV-XV-D其中的第一個“X”為芯片的輸入電壓值，第二個“X”為芯片的最大輸出電壓值。輸入電壓值可選為5V或者3.3V，當輸入電壓為5V時，最大的輸出電壓可在5V, 4.8V, 4V, 3.5V, 3V, 2.5V, 2V中選擇;當輸入電壓為3.3V時，最大的輸出電壓可在3V, 5V, 2V中選擇。

　　TECA1-LD-XV-XV-D帶有“LD”是表示此控制器有內部補償網絡（補償網絡補償高階熱負載，從而穩定了溫度控制環路）;而TECA1-XV-XV-D不帶“LD”則表示不帶內部補償網絡，因此在使用該型號控制器時，需要連接外部補償網絡。補償網絡由五部分組成：三個電阻和兩個電容。此網絡可通過兩種方法實現，一種是將它們嵌入到控制器的電路中，另一種是在外部將這五個元件焊接到TEC所在的PCB板上。我們建議采用在外部焊接的方式，這種方式便于調節網絡來驅動不同的熱負載，在設計初期，無法確定熱負載的特性，因此外部鏈接熱負載可以根據實驗情況對補償網絡的參數進行調整。
我們可以根據客戶的要求設計和制造定制產品。
TECA1-5V-5V-NT,TECA1-3V-1.3V-D,TECA1-3V-1.3V-S,TECA1-3V-2V-D,TECA1-3V-2V-S,TECA1-3V-2.5V-D,TECA1-3V-2.5V-S,TECA1-3V-3V-D,TECA1-3V-3V-S,TECA1-5V-2V-D,TECA1-5V-2V-S,TECA1-5V-2.5V-D,TECA1-5V-2.5V-S,TECA1-5V-2.5V-D-OP,TECA1-5V-2.5V-DU,TECA1-5V-2.5V-S-OP,TECA1-5V-3V-D,TECA1-5V-3V-S,TECA1-5V-3.5V-D,TECA1-5V-3.5V-S,TECA1-5V-4V-D,TECA1-5V-4V-S,TECA1-5V-5V-D,TECA1-5V-5V-DU,TECA1-5V-5V-S,TECA1LD-3V-1.3V-D,TECA1LD-3V-1.3V-S,TECA1LD-3V-2V-D,TECA1LD-3V-2V-S,TECA1LD-3V-2.5V-D,TECA1LD-3V-2.5V-S,TECA1LD-3V-3V-D,TECA1LD-3V-3V-S,TECA1LD-5V-2V-D,TECA1-5V-2V-S,TECA1LD-5V-2.5V-D,TECA1LD-5V-2.5V-S,TECA1-5V-2.5V-D-OP,TECA1LD-5V-2.5V-DU,TECA1LD-5V-2.5V-S-OP,TECA1LD-5V-3V-D,TECA1LD-5V-3V-S,TECA1LD-5V-3.5V-D,TECA1LD-5V-3.5V-S,TECA1LD-5V-4V-D,TECA1LD-5V-4V-S,TECA1LD-5V-5V-D,TECA1LD-5V-5V-DU,TECA1LD-5V-5V-S

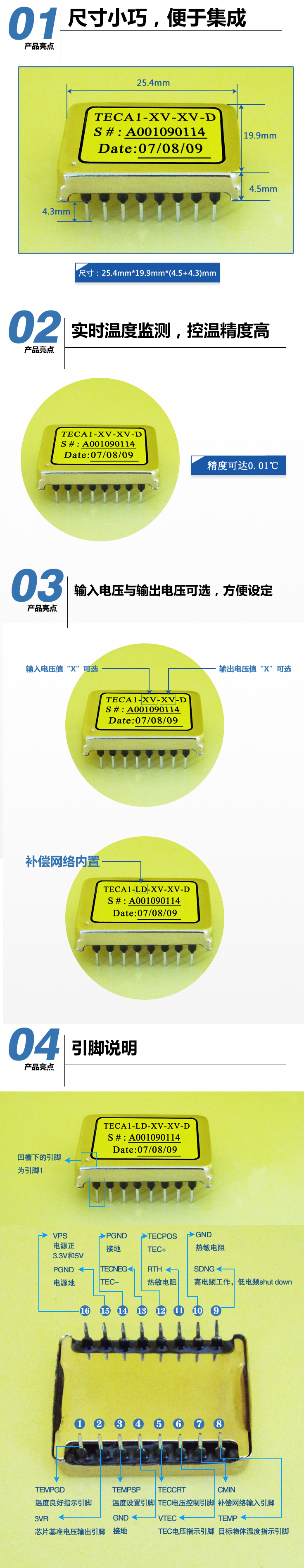

產品展示：
