產品簡介
什么是高壓隔離放大器？ “高電壓”是指輸出電壓值很高，通常≥1000V。 “隔離”是指輸入電路和輸出電路完全隔離，它們之間沒有直接的電氣連接。 “放大器”簡單地意味著輸入信號幅度被放大到一個很大的值。它們廣泛用于測量小差分但具有高共模電壓的信號，例如電流感應電阻器上的壓降，放大的信號在低壓側很容易獲得。使用方便的是高壓側自帶電源，無需外接高壓DC-DC轉換器為高壓側電路供電。
我們的高壓隔離放大器 AD202ATI 是 AD202 的升級版本，但仍與 AD202 引腳兼容。特別是，我們放大器的精度更高，為 ±0.01%，而 AD202 的精度僅為 ±0.025%。 AD202ATI 的帶寬為 100kHz，而 AD202 的帶寬為 5kHz。最重要的是，我們的放大器成本更低。該放大器有兩種封裝，SIP 和 DIP，完全由環氧樹脂灌封。
產品特性
隔離電源輸出
尺寸小：4通道 / 低于英寸
獨立的輸出放大器
高共模輸入范圍（CMR）：130dB（增益 = 100V/V）
高精度：±0.01% 最大非線性
高CMV隔離：±2000V 連續
AD202的升級替換元件
產品說明書下載
|
產品型號 |
說明書 |
購買鏈接 |
高精度 |
帶寬 |
最大共模電壓（峰值） |
電源電流 |
封裝 |
|
AD202KNATI |
 |
 |
±0.01% |
20kHz |
2000V |
5mA |
DIP |
|
AD202KYATI |
|
±0.01% |
20kHz |
2000V |
5mA |
SIP |
|
AD202JNATI |
|
±0.01% |
20kHz |
2000V |
5mA |
DIP |
|
AD202JYATI |
|
±0.01% |
20kHz |
2000V |
5mA |
SIP |

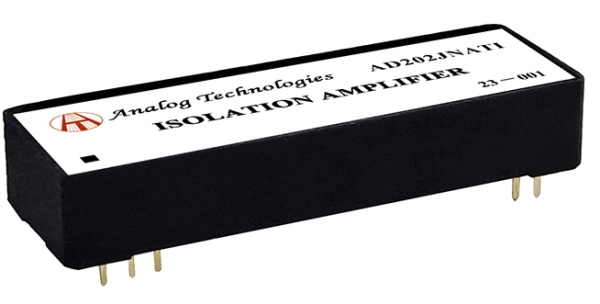

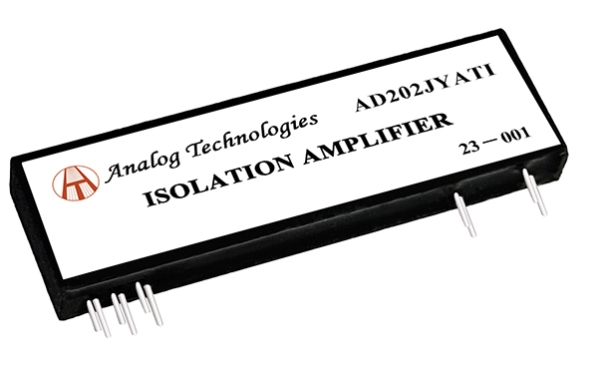

產品展示
