    高壓恒流激光驅動器 ATLSXA212D

    產品特性

      產品型號:ATLSXA212D;

      電源電壓VPS范圍: 4.5V~16V;

      全擺幅輸出電壓:0.8V~VPS(輸入電壓);

      最大輸出電流:50MA、500MA、1A、2A、3A、5A

      高效率:90%-無需散熱片;

      調制帶寬范圍廣泛:D~10kHZ ;

      雙通道獨立電流設置端口;

      數字調制直接控制;

      三種控制狀態:關閉、待機和工作;

      低輸出紋波電壓:<4mV@500kHZ;

      屏蔽抗干擾;

      DIP和SMT兩種封裝;

      尺寸小巧:26.0mm*20.0mm*8.8mm;

    說明書預覽

    說明書預覽

    庫存:20 個

    產品介紹

    視頻演示:

    產品簡介:

      為了滿足驅動高壓二極管激光器或同時驅動多個二極管激光器的需求,我們自主研發了ATLSXA212系列激光驅動器,具體型號分為:ATLS50MA212D、ATLS500MA212D、ATLS1A212D、ATLS2A212D以及ATLS3A212D。產品的輸入電壓在4.75V到16V之間,輸出電壓可以從1V到(VPS-1)V,VPS為輸入的供電電壓,例如當供電電壓為15V時最大輸出電壓可達14V。輸出電流可分為:50MA,500MA,1A,2A,3A四種。封裝模式可選為:DIP封裝以及SMT封裝,前者型號的后綴為“D”,后者為“S”,例如ATLS2A212D或ATLS2A212S。
    產品特點:

      該系列產品的主要特點為:高效率,高輸出功率,輸入電壓范圍大,尺寸小巧,高電流穩定性,輸出噪聲低以及調制帶寬廣泛。

      這款產品可以通過評估板ATLS212EV1.0方便的對其進行評估。

      該系列激光驅動器的輸出功率高,而高功率的激光器通常十分昂貴,為避免在產品評估過程中出現代價高昂的失誤,我們研發了一款負載裝置,可用來模擬昂貴的二極管激光器來給我們的激光驅動器做評估。

    產品參數:

      電源電壓VPS范圍: 4.5V~16V;

      全擺幅輸出電壓:0.8V~VPS(輸入電壓);

      最大輸出電流:50MA、500MA、1A、2A、3A;

      高效率:90%-無需散熱片(Iout=1A@LDA=10V&VPS=15V);

      調制帶寬范圍廣泛:D~10kHZ ;

      雙通道獨立電流設置端口;

      數字調制直接控制;

      三種控制狀態:關閉、待機和工作;

      低電流輸出噪聲:<12μA@0.1Hz~10Hz@ATLS1A212D,

                      <12μA@0.1Hz~10Hz@ATLS2A212D ,

                      <15μA@0.1Hz~10Hz@ATLS3A212D;

      低輸出紋波電壓:<4mV@500kHZ;

      高電流穩定性:<±200μA@1A&-20 C~80 C@ ATLS1A212D,

                    <±250μA@2A&-20 C~80 C@ ATLS2A212D,

                    <±300μA@3A&-20 C~80 C@ ATLS3A212D;

      屏蔽抗干擾;

      DIP和SMT兩種封裝;

      尺寸小巧:26.0mm*20.0mm*8.8mm;

    產品說明書下載:

    型號 輸入電壓范圍 最大輸出電流 說明書 購買鏈接
    ATLS50MA212D 4.5V ∼15V 50mA
    ATLS500MA212D 4.5V ∼15V 500mA
    ATLS500MA212DHS 4.5V ∼15V 500mA
    ATLS1A212D 4.5V ∼15V 1A
    ATLS1A212DHS 4.5V ∼15V 1A
    ATLS2A212D 4.5V ∼15V 2A
    ATLS2A212DHS 4.5V ∼15V 2A
    ATLS3A212D 4.5V ∼15V 3A
    ATLS3A212DHS 4.5V ∼15V 3A
    ATLS5A212D 4.5V ∼15V 5A

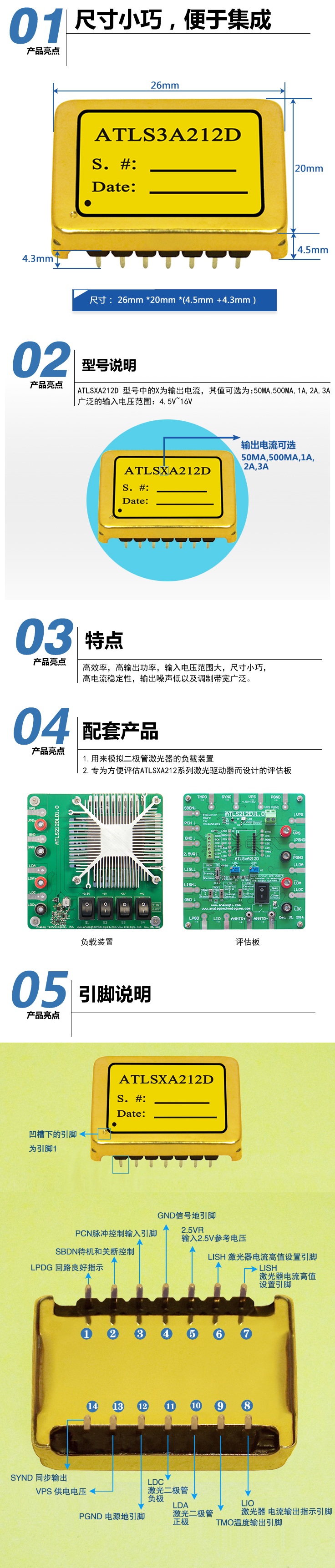

    產品展示:
