TEC(半導體致冷器英文縮寫 )是利用半導體材料的珀爾帖效應制成的。所謂珀爾帖效應,是指當直流電流通過兩種半導體材料組成的電偶時,其一端吸熱,一端放熱的現象。重摻雜的N型和P型的碲化鉍主要用作TEC的半導體材料,碲化鉍元件采用電串聯,并且是并行發熱。TEC包括一些P型和N型對(組),它們通過電極連在一起,并且夾在兩個陶瓷電極之間;當有電流從TEC流過時,電流產生的熱量會從TEC的一側傳到另一側,在TEC上產生″熱″側和″冷″側,這就是TEC的加熱與致冷原理。
是致冷還是加熱,以及致冷、加熱的速率,由通過它的電流方向和大小來決定。一對電偶產生的熱電效應很小,故在實際中都將上百對熱電偶串聯在一起,所有的冷端集中在一邊,熱端集中在另一邊,這樣生產出用于實際的致冷器。如果在應用中需要的制冷或加熱量較大,可以使用多級半導體致冷器,對于常年運行的設備,增大致冷元件的對數,盡管增加了一些初成本,但可以獲得較高的制冷系數。
TEC的用途非常廣泛,最典型的應用是激光器的溫控和PCR的溫控。眾所周知,激光器對于溫度是非常敏感的,因此對TEC的要求非常高。有些甚至要求將TEC和激光器同時采用TO封裝,這就要求TEC的體積非常小。能滿足此要求的公司也不多,德國的Micropelt公司是一個代表。其采用最先進的薄膜技術,并使用MEMS(微電機系統)進行加工,從而得到體積非常小的TEC。

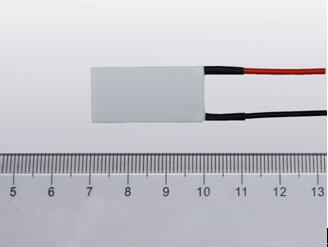

密封的ATE1-35的實體照片
鞍山核心電子技術有限公司公司向您優惠供應ATE1-35 TEC模塊產品質量高,最大輸入電壓:4.2 V, 成本低廉,使用壽命長,100%無鉛, 通過RoHS認證。邊緣密封的TEC能夠防止水分進入珀爾帖元件,延長TEC的使用壽命。
ATE1-35 TEC模塊能快速調節目標物體的溫度并將溫度穩定在一個較寬的范圍內,準確性高。此模塊廣泛應用在諸多領域,如固體激光器,光學元件, CCD,IR相機,生物技術測試臺等。
ATE1-35系列的TEC模塊(熱電制冷器)有35對珀爾帖元件,最大電壓為4.2 V,有3種最大電流可供選擇,因此功率也不盡相同, 此TEC模塊用來準確調節目標物體的溫度,當與TEC控制器一起工作時,就構成了高度穩定且高效的溫度調節系統。ATE1-35系列TEC與我們的熱敏電阻一起使用時,能夠穩定且精確地感應溫度變化。
鞍山核心電子技術有限公司主要產品有: TEC(半導體制冷器)溫度控制器、激光驅動器、激光控制器、LED 控制器、LED電源及貼片元件盒等多類別十余個品種。控制器產品實現了體積小,模塊化,高效率,低噪聲等功能特色。
鞍山核心電子技術有限公司官網介紹您是不是更加了解了呢?如有其它問題可來電咨詢0412-8881922或在線咨詢QQ:1427218150
