TEC不是牌子，是一種制冷制熱模式，半導體制冷又稱電子制冷，或者溫差電制冷，它利用特種半導產生珀爾帖效應，即通過直體材料構成的P-N結，形成熱電偶對，產生珀爾帖效應與壓縮式制冷和吸收式制冷并稱流電制冷的一種新型制冷方法，與壓縮式制冷和吸收式制冷并稱為世界三大制冷方式。
TEC控制器的評估板TECEV104提供完整的TEC溫度控制器的應用電路，可以直接通過電位器設置輸出電流，方便實驗調試，外接焊盤和端子多，滿足不同實驗接線需求，提供完善的測試條件。溫度指示良好LED亮起，可以直接監測設定溫度和實時輸出溫度的變化，評估板上可以直接設置最大輸出電壓來保護TEC負載，最重要的提供了溫度補償調試系統，大大方便調試，節省時間提高效率。

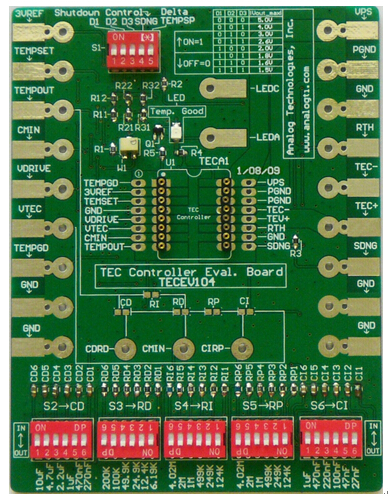

圖1.TEC控制器評估板TECEV104
一、特征
鞍山核心電子技術有限公司向您提供的TEC控制器TECA1-5V-5V-D評估板TECEV104為驅動帶有高達2A超低噪聲電流的TEC而設計。當5V供電時，輸出電壓范圍是0V到5V。使用此評估板TECEV104評估TEC控制器方便快捷。
使用此評估板的主要目的是諧調評估版的補償網絡，使之匹配用戶的熱負載的特性。另一目的則是將熱控制環的響應時間及動態溫度循跡誤差降為最低，同時保持控制環路的穩定。
用戶可設定最大輸出電壓，選點溫度，監測輸出電壓及實際熱負載溫度，諧調補償網絡以使之匹配熱負載的特性等。
二、 應用
TEC控制器評估板TECEV104由一個完整的調諧及應用電路組成，以驅動TEC。它可以設定輸出電流限度，
諧調補償網絡，設定內部操作溫度，并帶有一個LED用來指示TEC溫度狀態，除此之外，它還有多個連接片用來連接外部元件和儀器。
圖 1為產品實物圖。TECA1-5V-5V-D放置于在評估板的中央，可直接通過探測位于模塊插座左側及右側的接孔來測量所有引腳的電壓。其中的一些引腳同時與評估板上兩個接孔相連。所有節點的名稱均標注在板上。
溫馨提示：此評估板只能評估DIP(直插式)封裝的TEC控制器。
