激光驅動器在我們生活當中隨處可見，應用也十分廣泛。就激光而言，激光是20世紀以來，繼原子能、計算機、半導體之后，人類的又一重大發明，被稱為“最快的刀”、“最準的尺”、“最亮的光”。
鞍山核心電子技術有限公司產品高效率激光驅動器主要包含CWD-01-V2-D、ATLS201D以及ATLS202三個系列。該系列產品的效率高達90%以上，且體積小巧，電流跨度大，最小輸出電流為1A，最大可高達10A，并可同款型號并聯使用，可滿足您的不同需求。

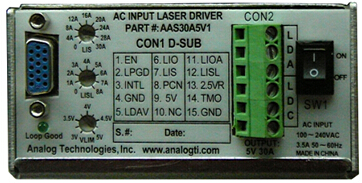

圖1. AAS30A3.5V1的前視圖

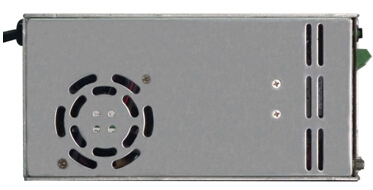

圖2. AAS30A3.5V1的俯視圖
鞍山核心電子技術有限公司生產制作的“交流輸入型30A 3.5V1高效率激光驅動器”應用
大電流，穩定性高，保護性強，可用于驅動光纖二極管，二極管激光棒等二極管激光器。其特征如下：
特征
效率高： ≥ 76%
最大輸出電流： 30A
輸出電壓范圍：0V ~ 3.5V
輸入電壓范圍：88VAC ~264VAC
高速數字調制：5KHz
可配置的輸出電流和電壓限制
可配置的數字調制谷值電流
溫升低：35°C
過溫保護
工作溫度：-20°C ~ 50°C
體積小
成本低
100 %無鉛， RoHS認證

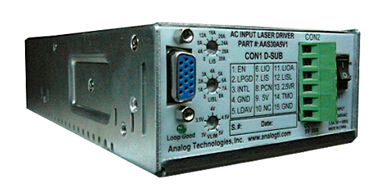

圖3. AAS30A3.5V1的立體圖
描述
AAS30A3.5V1是專為驅動30A低噪聲激光二極管而設計的電子電源。外部或內部電位計可通過0到2.5V的模擬電壓來設置輸出電流，0到30A。
通過用數字信號控制PCN端可產生脈沖輸出電流，在此情況下，當LISL端設置谷值輸出電流時， LIS端可設置輸出電流峰值。調制頻率可高達5 KHz，輸出電流的上升沿下降沿的時間約為56mS。
AAS30A3.5V1激光驅動器帶有高穩定性低噪音的2.5V參考電壓。它可用來設置輸出電流和最大輸出電壓。同時它也可作為外部ADC(模數轉換器)和DAC(數模轉換器)的電壓參考。ADC和DAC可用來監測或設置激光電流和最大輸出電壓，即所謂的恒流輸出電壓。
此激光驅動器效率高，> 76%，節能，且溫升低。
激光驅動器的內部帶有過溫保護電路，防止激光電源的溫度超過溫度限制，85°C，超過此限制的時，激光驅動器會自動關閉，在溫度降回正常溫度范圍之內時自動重啟。
此驅動器帶有軟啟動電路，確保在上電時電流上升平緩。
如果輸出端有短路現象發生，內部的保護電路會切斷輸出。
為了使輸出電流保持為預設值，輸出電壓自動設置在0V到3.5V之間。電位計可將最大電壓設置在2.6V到3.5V之間。如果輸出電壓到達預設的最大值，則它會一直保持最大值，輸出電流不再屈從于設置值，激光控制器將會在恒壓模式下工作。
為保證控制回路正常工作，內部電路會進行實時監控。監控結果會發送到LPGD節點。如果此引腳在內部被拉高，則表明回路工作正常。此引腳信號會發送到微控制器上，還可通過緩沖器來驅動LED。此引腳的內部等效電路是一個5KW的上拉電阻和一個開漏極比較器輸出并聯構成。
鞍山核心電子技術有限公司官網介紹您是不是更加了解了呢?如有其它問題可來電咨詢0412-8881922或在線咨詢QQ：1427218150
