激光驅動器的作用
激光驅動器放大器的小信號增益達到世界領先的每厘米5.28%，瞬間輸出功率超出全國發電站發電功率的總和。運行中能量僅為百毫焦耳的“種子”光進入放大器后，將在管道、放大系統、反轉器中往返數次，能量放大近8萬倍，最終在5納秒內輸出16千焦耳的激光能量。

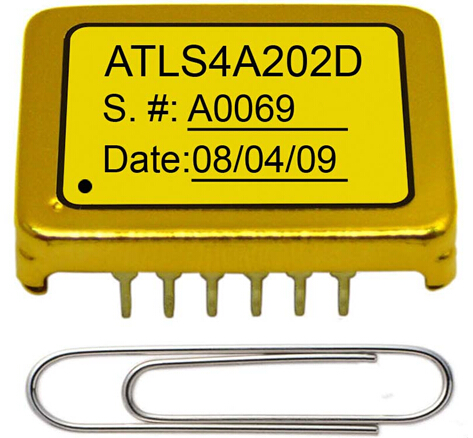

圖1. ATLS4A202D實物照片
鞍山核心電子技術有限公司集合了關于激光驅動器的豐富內容，為用戶提供各種激光驅動器的供求信息。ATLS4A202D采用六面金屬盒包裝，屏蔽電磁干擾，避免了驅動器和其他電子元器件相互干擾。該產品特征如下：
特征
效率高: ³90%
恒流輸出
最大輸出電流: 4A
電流輸出噪聲: 0.05%
穩定性高: 100ppm/°C
無電磁干擾
體積小巧
100%無鉛，符合RoHS標準
DIP封裝
應用
低噪聲驅動如下器件中的激光二極管：DPSSL, EDFA, 光纖激光器, 直流二極管激光器等。
描述
這種激光驅動器是為驅動高達4A恒流的二極管激光器而設計的電子模塊，它具有效率高，噪音低，可靠性高，無電磁干擾，體積小巧等特點。圖1所示為ATLS4A202D的實物照片
它具有如下功能：控制激光恒流，監控激光電流，過流過熱保護，同步交換頻率，激光二極管狀態指示，軟啟動和關斷。
它帶有高穩定性、低噪聲2.5V的參考電壓。此電壓可用來設定輸出電流，同時也可作為ADC(模數轉換器)和DAC(數模轉換器)的參考電壓來分別監控激光輸出電流和/或設置輸出電流。
警告：此驅動器只能使用烙鐵進行手焊，溫度< 310 ºC(590ºF)，不能使用回流焊。
操作原理

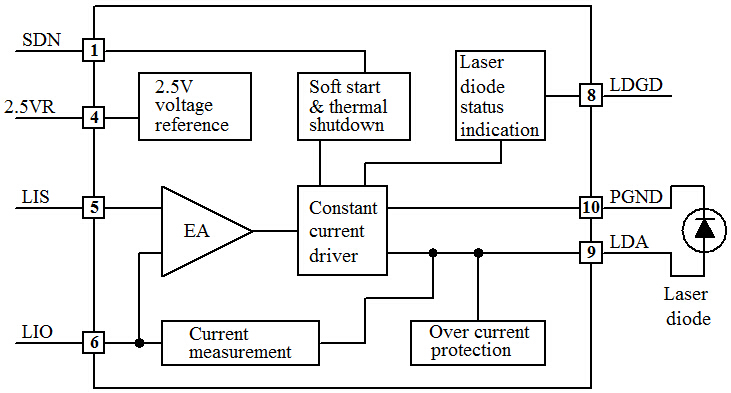

此控制器的方框圖如圖2所示。關閉控制電路從三個來源獲取信號：外部關閉，過流信號和過溫信號。當這三者之一被激發時，控制器將關閉。只有當這三個信號全都沒有被激發時，軟啟動電路才開始啟動此低噪音驅動器。
它帶有激光二極管狀態指示電路。當LDGD引腳為>2V的高電平時，控制回路正常工作;當此引腳為<0.3V的低電平時，激光二極管狀態異常，此時在激光二極管上可能存在短路或開路問題。
高穩定性低噪聲的2.5V參考電壓可通過設置LIS引腳的電壓來設定輸出電流，也能被外部的ADC和DAC用作參考電壓。
內部的軟啟動電路的特點是：激光控制回路啟動緩慢，關閉迅速。
電流測量電路檢測輸出電流并設定LIO引腳的電流指示電壓，當檢測到輸出電流超出預設電流值時，過流保護電路就會關閉驅動器。
圖2，方框圖
